产品类别

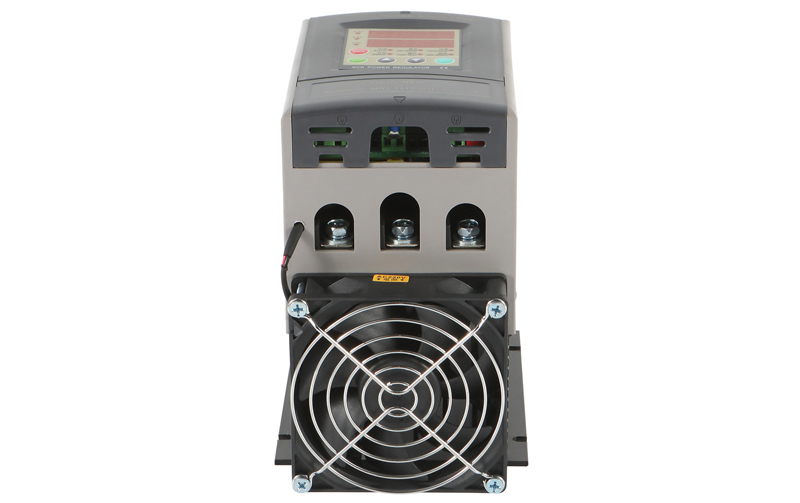

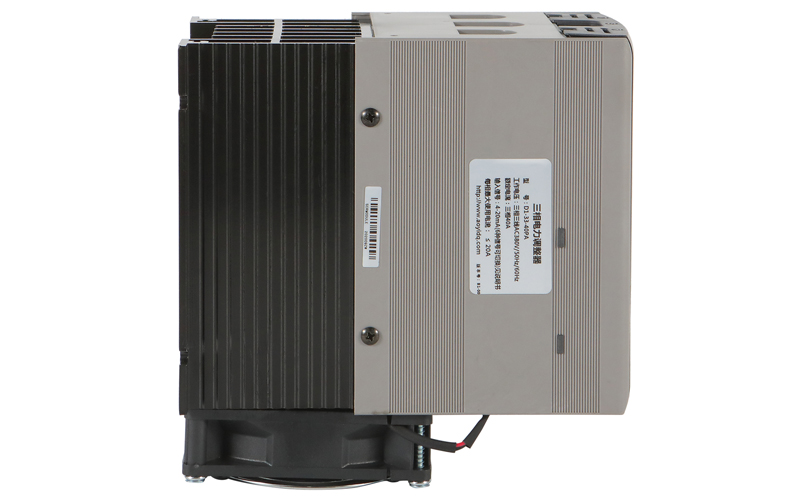

D1-33-40PA
产品参数
产品性能
接线方式


1. 采用真空焊接工艺的高耐压全控型模块, 稳定性高。

2. 内置快速熔断器 , 具有过流保护功能。

3. 具有机体温度侦测和超温保护功能。

4. 具备异常实时监控及报警功能。

5. 输出具有组启动及起停功能。

6. 电源频率适应于50/60Hz, 不需任何切换。

7. 全数字化操作, 手动和自动控制模式一键切换。

8. 移相调压和过零调功输出模式可切换。

9. 输入控制信号与输出呈线性比例。


产品尺寸

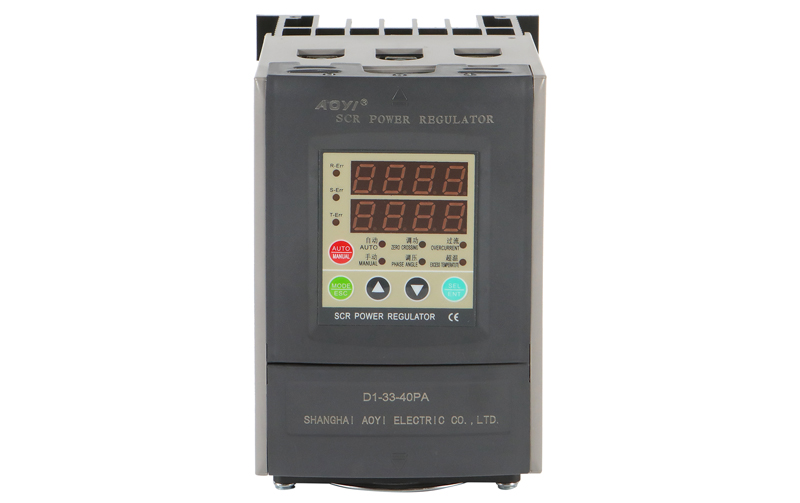

一、指示灯说明 :

1.R-Err : 点亮则表示R相缺相或R相断快熔。

2. S-Err : 点亮则表示S相缺相或5相断快熔。

3.T-Err : 点亮则表示T相缺相或T相断快熔。

4.过流 (OVERCURRENT ) : 点亮则表示输出电流

超出额定电流值。(本机型无此功议)

5.超温 ( EXCESS TEMP ) : 点亮则表示散热器温度

超出最高温度限制设定值。

6.自动 (AUTO ) : 点亮则表示当前工作在自动模式。

闪烁时则表示数位输入模式。

7.手动 ( MANUAL ) : 点亮则表示当前工作在手动

模式。

8.调功 (ZERO CROSSING ) : 点亮则表示当前输出

为过零调功输出。

9.调压(PHASE ANGLE ) : 点亮则表示当前输出为

移相调压输出。



 二、按键功能说明 :









参数编辑模式





适用功率选型及配件


SCR安装及周围环境条件


1、SCR电力调整器使用时,内部会产生热量,安装时请垂直安装 ,且两旁需预留空阶,以免散热不良而造成SCR损坏。

2、控制箱须有空气对流通风孔,请依照热空气由下往上之原理装

置通风孔或加装抽风扇。

3、避免安装于有严重水蒸气或酸、碱、腐蚀性气体之场所。

4、请勿安装于高温或通风不佳之处所。

5、环境温度 : -10"C~45"C ; 周围湿度 : 90%RH以下 ( 无结露 ) 。


1、主电路中采用三相三线输入,无相序要求。

2、SCR是壁挂式的,垂直安装可达最佳散热效果。

3、SCR为大电流产品,请务必锁紧 ( R、S、T ) 输入及 ( U、V、W ) 输出端子,否则会造成端子发热而导致SCR烧坏。

4、机体散热器温度超85℃时,数码管显示Err 4 ,SCR 将按下降百分比输出(每升高1℃,下降10%输出量), 机体温度升到89℃时, SCR停止输出 ,( 故障可能是 : 风扇停止工作或转速变慢, 或所使用负载的电流超过规定电流而导致的 ) 待故障排除和散热器冷却至84℃以下,SCR恢复正常工作。

5、SCR在平时使用时,如玫面落有灰尘请务必经常及时清理,以免受潮时造成电源相间打火,而导致SCR烧毁。

6、6、使用环境 : 请使用在通风良好,不受日光直射或热辐射,无腐蚀性、无可燃性的环境中。
