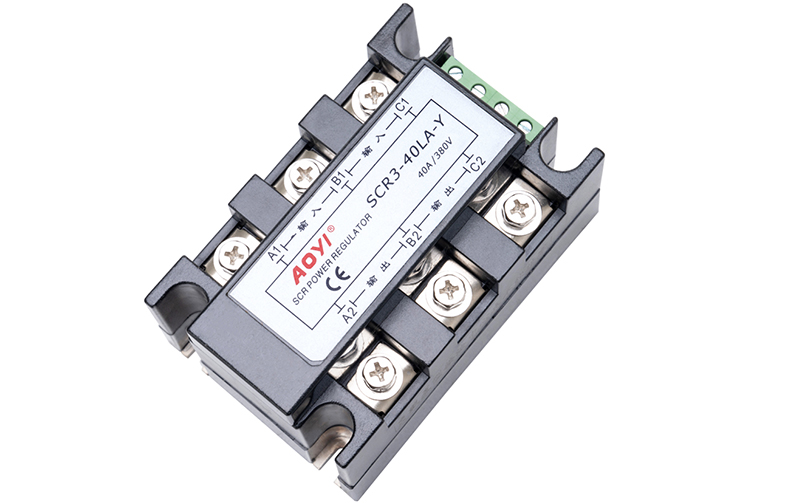

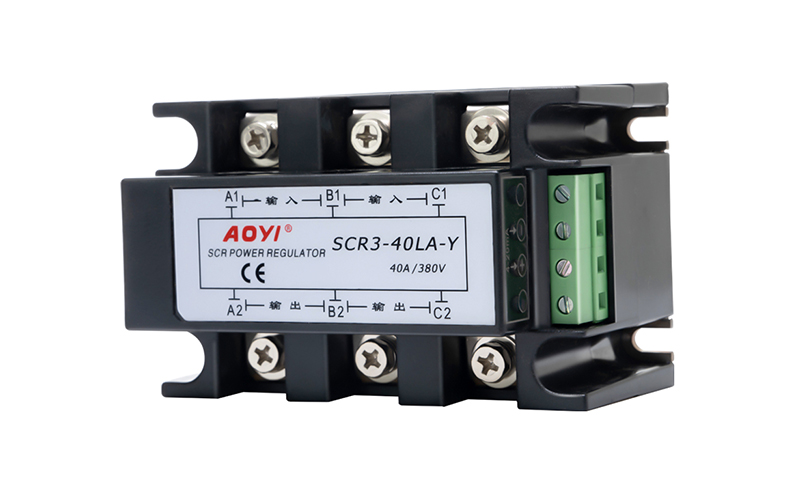

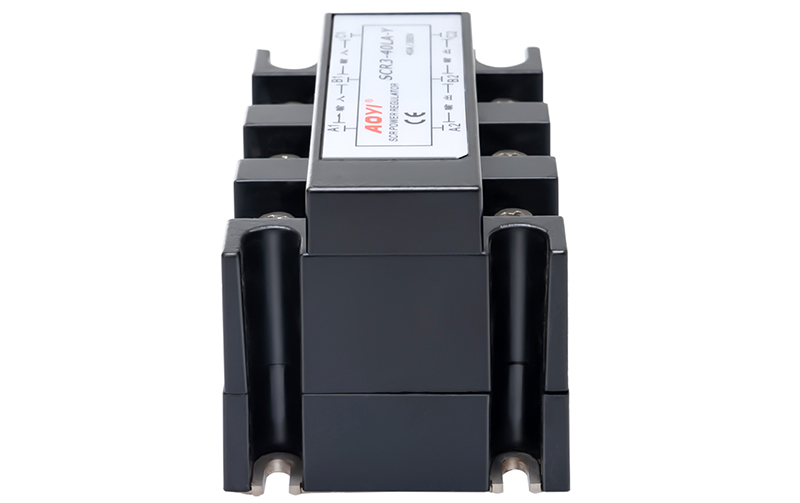

SCR3-40LA-Y
产品参数
产品性能
接线方式


★ 模块化,耐高压,更安全可靠。

★ 线性移相控制,起控点低,控温精准。

★ 小型化,安装、接线等使用方便。

★ 真空焊接技术,质量好 、寿命长。















1、主电路中采用三相四线输入,无相序要求。

2、适用负载:定阻抗电热丝、IR远红外线、UV灯管等。

3、负载 Y 型接法时,中心点必须接零线。

4、SCR是壁挂式的,垂直安装可达最佳散热效果。

5、SCR 为大电流产品,请务必锁紧( A1、B1、C1 )及

 ( A2、B2、C2 )端子 , 否则会造成端子发热而导致

 SCR烧坏。

6、模块在使用时,负载功率大于15千瓦时,建议另外配

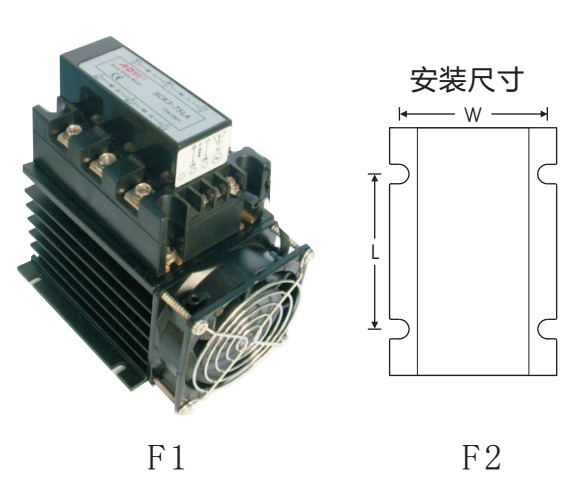

 用合适的散热器,在散热器和 SCR 底板之间涂导热硅

 胶,并使用风冷。

7、模块保护:负载过流保护请使用半导体快速熔断器。

8、当想关闭负载不用时,先断开控制信号,使SCR输出

 为零,再切断主电路电源。

9、当SCR在机器上闲置了三个月没有使用,请处理表面

灰尘,充一次电。方法:运行机器五分钟以上。

10、使用环境:请使用在通风良好,不受日光直射或热

 辐射,无腐蚀性、无可燃性的环境中。
