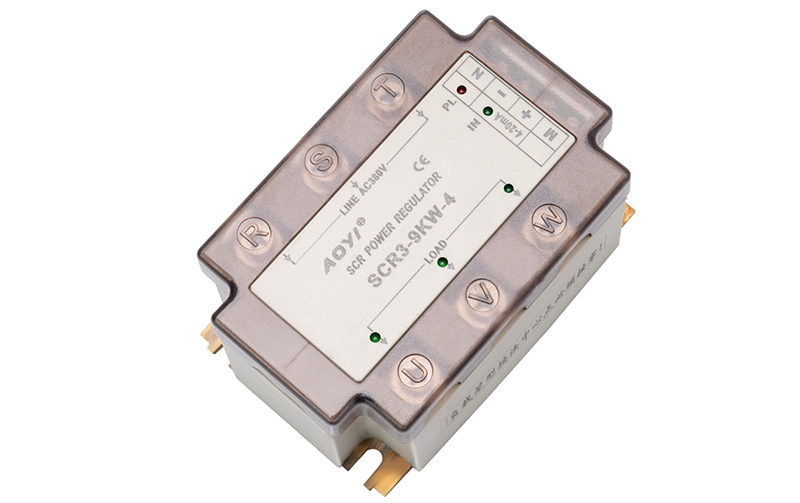

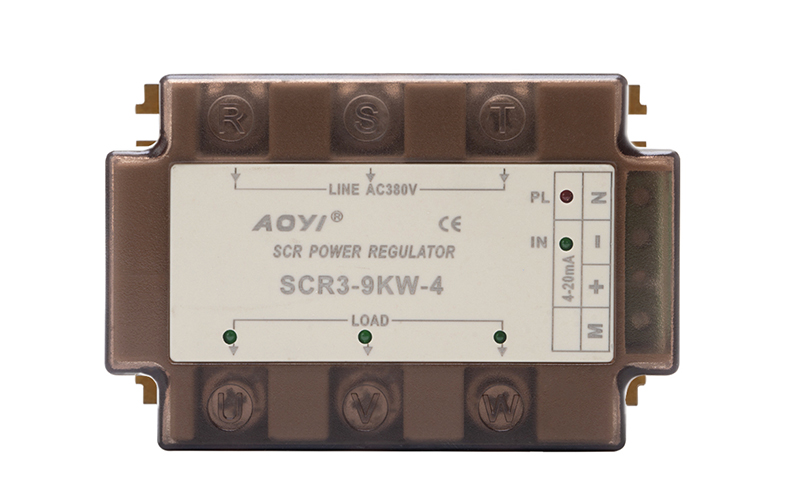

SCR3-9KW-4

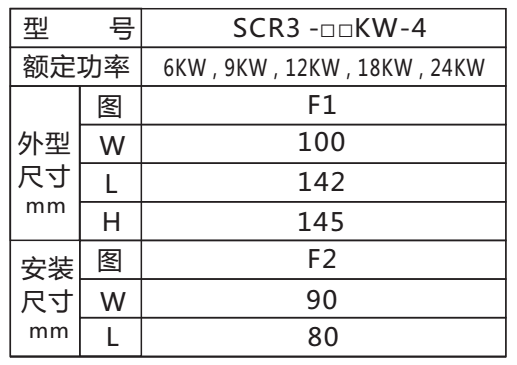

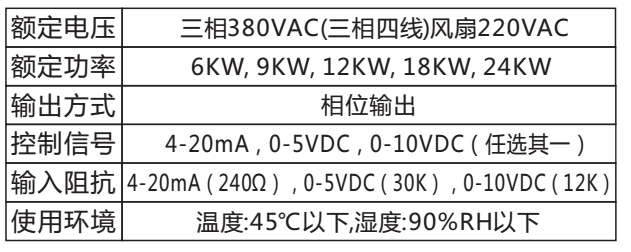

产品参数
产品性能

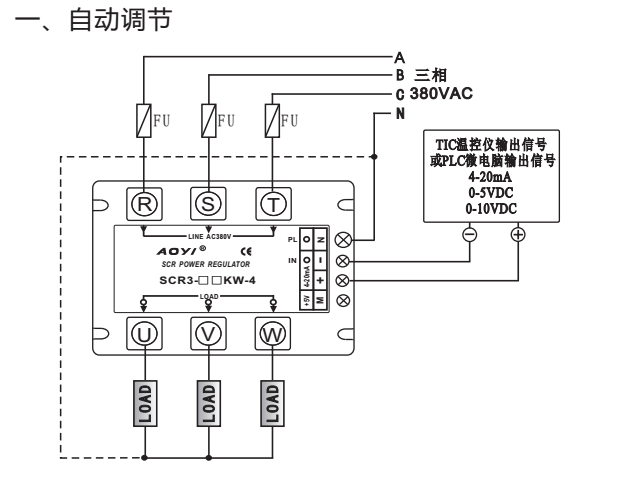

接线方式


★ 线性移相控制电路,稳定性好,精度高 。

★ 模块化,耐高压,更安全可靠。

★ 小型化,安装、接线等使用方便。

★ LED指示工作状态。















1、主电路中采用三相四线输入,无相序要求。

2、适用负载:定阻抗电热丝、IR远红外线、UV灯管等。

3、负载 Y 型接法时,中心点必须接零线。

4、SCR是壁挂式的,垂直安装可达最佳散热效果。

5、SCR 为大电流产品,请务必锁紧(R、S、T)及(U

 V、W)端子 , 否则会造成端子发热而导致SCR烧坏。

6、模块在使用时,负载功率大于15千瓦时,建议另外配

 用合适的散热器,在散热器和 SCR 底板之间涂导热硅

 胶,并使用风冷。

7、模块保护:负载过流保护请使用半导体快速熔断器。

8、当想关闭负载不用时,先断开控制信号,使 SCR 输出

 为零,再切断主电路电源。

9、当SCR在机器上闲置了三个月没有使用,请处理表面

 灰尘,上电一次。让运行机器五分钟以上。

10、使用环境:请使用在通风良好,不受日光直射或热

 辐射,无腐蚀性、无可燃性的环境中。
